USystems | ColdLogik InRow Coolers

レイアウト計画によって、幅300mmと幅600mmのモデルを選択可能な最大67kWをサポートするInRow空調機

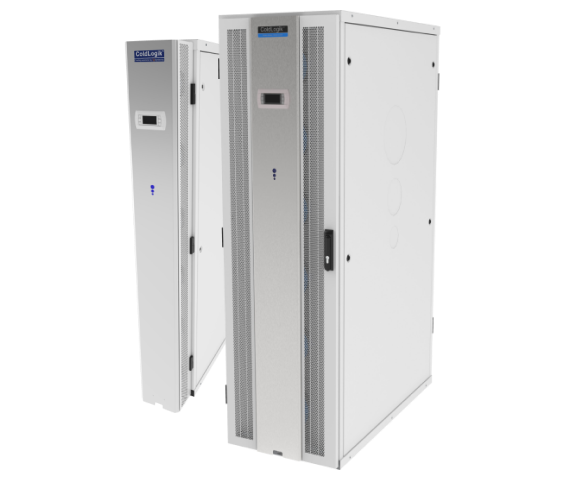

ColdLogik InRow Coolersの概要

USystemsのColdLogik InRow Coolers(IRC)は、稼働機器の排熱を除去と、熱い排気の侵入が許されないない空間に侵入するのを防ぐことにより、効率的な熱およびエネルギー性能を提供します。

ColdLogik CL80 IRCの特徴

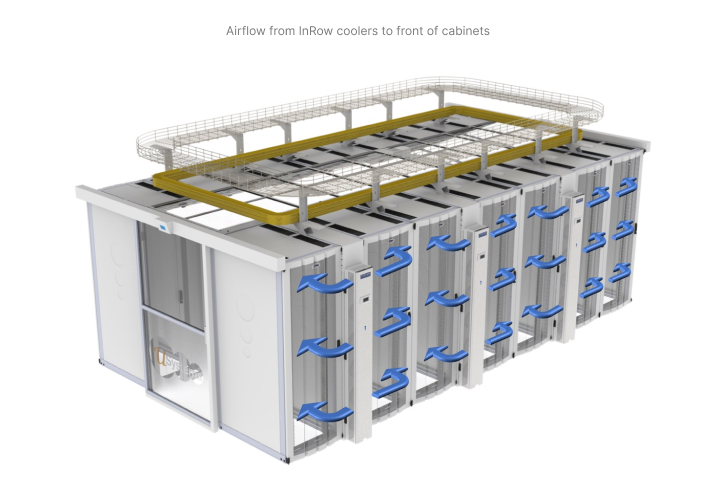

ColdLogik CL80 IRCソリューションは、通路にコンテインメントシステムが組み込まれたサーバーラック環境に利用します。CAC（コールドアイルコンテインメント）構成とHAC（ホットアイルコンテインメント）構成の両方に対応します。暖かい排気は、自速もしくはCL80に搭載されたEC遠心ファンによってInRowの熱交換器マトリックスを通過します。排熱は冷水に放出され、冷却された空気は設定した温度で周囲空間に戻されます。

また、露点以下でも動作するように設計されているため、凝縮ポンプとトレイのオプションを利用することにより、低温冷水による運用が可能となります。InRowクーラーは既存のデータセンター内の既存のCRACに追加して設置することができます。また、エネルギー消費量を削減し、ホットスポットも解消できます。

最大冷却能力67kW（顕熱）
露点以下の冷水環境にも対応
（凝縮ポンプやトレイのオプションが必要）

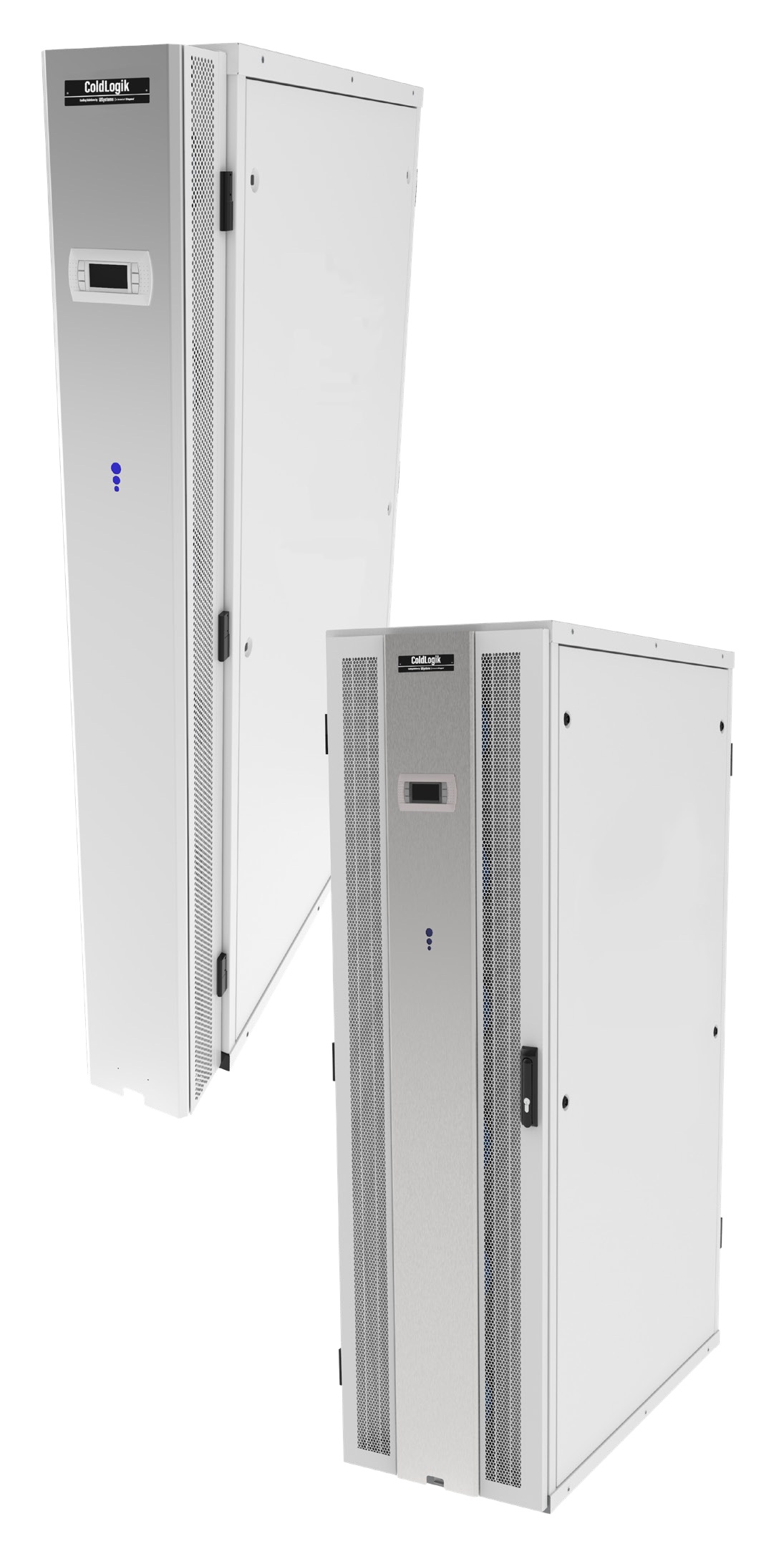

ニーズに合わせ幅300と幅600を選択可能
標準でホワイトもしくはブラックを選択可能

ColdLogik CL80 IRC 技術仕様

↔ スクロールできます

MODELS	300w-1000d	300w-1200d	600w-1000d	600w-1200d
Maximum Duty (kW)*1	67（顕熱）	67（顕熱）	67（顕熱）	67（顕熱）
Nominal Duty (kW)*2	57（顕熱）	57（顕熱）	57（顕熱）	57（顕熱）
Efficient Duty (kW)*3	44（顕熱）	44（顕熱）	44（顕熱）	44（顕熱）
高さ (mm）	2,000	2,000	2,000	2,000
幅 (mm）	300	300	600	600
奥行き (mm)	1,000	1,200	1,000	1,200
運転重量 (kg) (フレーム含む)	160.7	175.7	212.9	252.9
塗装色	RAL9003(White)/RAL9005(BLACK)
通信プロトコル	標準：Modbus TCP、オプション：BACnet, SNMP
配管サイズ (mm)	25	25	25	25
冷水体積容量 (L)	10.5	10.5	10.5	10.5

*1 8℃/18℃（供給/戻り）の冷水条件をベースとし、部屋温度19.7℃とした事例です。
*2 14℃/24℃（供給/戻り）の冷水条件をベースとし、部屋温度23.3℃とした事例です。
*3 20℃/30℃（供給/戻り）の冷水条件をベースとし、部屋温度28.4℃とした事例で、多くの時間、あるいは常にフリークーリングで運用する際の事例です。
