Motivair | CDU

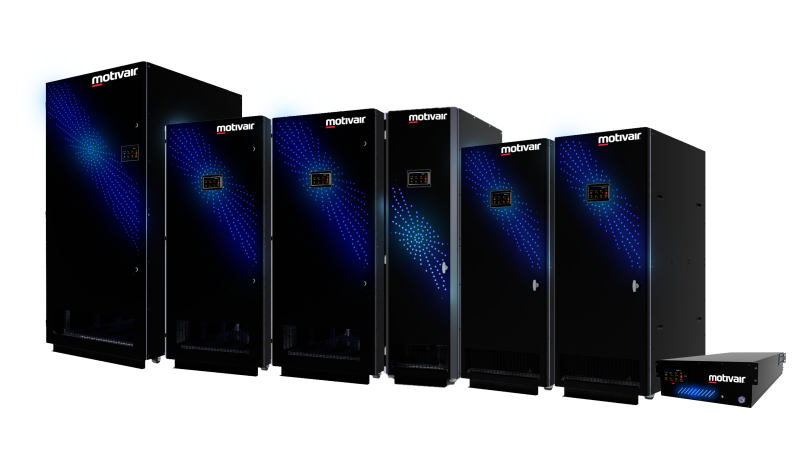

幅広いラインナップのCDUは、2N冗長のポンプシステムが組み込まれています。

CDU 製品概要～冷水分配装置～

ChilledDoor® やIT冷却システムとして利用可能％除去
CDU（冷水分配装置）は、設備側から供給される低温な冷却水を分離し、制御するように設計されています。CDUが一次側と二次側で冷水を分離することによって、アクティブ型/パッシブ型リアドアシステムや、液体冷却システム（オンチップ型やダイレクトチップ型）といった、すべてのIT冷却システムへ供給される冷水の流量、温度、水質を適切にコントロールすることができます。また、 CDUは、二次側ループの冷水温度をデータセンターの露点よりも高く維持し、結露のリスクを排除します。

CDUの特徴

最大1250kWまでラインナップ

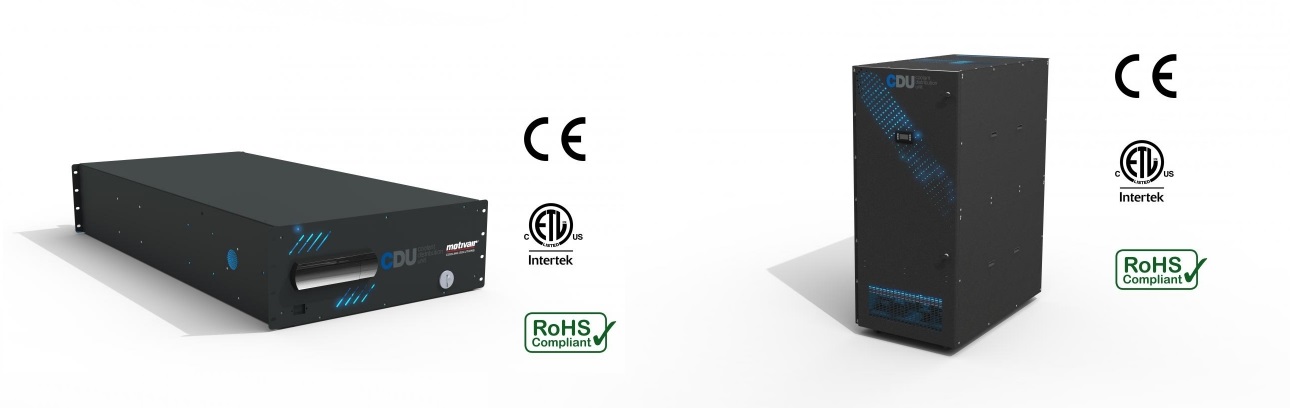

ラックマウント型、据付け型をラインナップ
冗長化による可用性を最大化
VFDによるポンプの可変速制御
二次側ループの露点制御機能
W1-W5 (ASHRAE) 冷却システムに対応
米国製

CDU技術仕様

↔ スクロールできます

MODELS	MCDU 4U	MCDU-10	MCDU-25	MCDU-30	MCDU-40	MCDU-50	MCDU-60
定格冷却能力 (kW)*1
一次側（ビル側）供給温度＠32℃(90F) 二次側供給/戻り温度25%PG＠45℃/65℃(113F/149F)	105	210	625	860	1250	1725	2350
一次側（ビル側）供給温度＠32℃(90F) 二次側供給/戻り温度25%PG＠44℃/50℃(112F/122F)	28	60	170	240	337	478	633
一次側（ビル側）供給温度 @ 7℃(45F) 二次側供給/戻り温度 @ 16℃/29℃(60F/84F)	73*2	145	410	570	840	1190	1575
利用可能な冷水（種類）*3	水、グリコール	水、グリコール	水、グリコール	水、グリコール	水、グリコール	水、グリコール	水、グリコール
定格流量 [一次 \| 二次] (L/min \| L/min)	114 \| 75	170 \| 150	700 \| 454	680 \| 643	1060 \| 908	1590 \| 1287	3028 \| 1703
一次・二次配管サイズ(Inch)*4	1-1/2″	1-1/2″	2-1/2″	2-1/2″	4″	4″	6″
一次・二次配管位置(種類)	背面	背面	上部又は底部	上部又は底部	上部又は底部	上部又は底部	上部又は底部
定格ポンプ圧力（kPa）	103	103	255	255	220	206	220
ポンプ数(標準 \| オプション)	2	2	2 \| 1	2 \| 1	2 \| 1	2 \| 1	2 \| 1
可変速運転(VFD’s)	√	√	√	√	√	√	√
入力電源系統数(系統)	2	1	2	2	2	2	2
利用可能な供給電源オプション (V / Ph / Hz)
48VDC		✓
200V、210V、230V / 1PH / 50 – 60Hz	✓
200V、210V / 3PH / 50 – 60Hz			✓	✓	✓	✓	✓
400V、415V、420V / 3PH / 50 – 60Hz			✓	✓	✓	✓	✓

*1 冷却能力は、 100%冷水で評価されています – 冷却能力は据付条件によって異なります
*2 一次側 (ビル側)供給温度 @ 7℃ (45F) ；二次側給水温度 / 戻り温度 @ 15℃ / 28℃ (60F / 84F)
*3 その他の液体については、別途、お問い合わせください
*4 その他のオプションについては、別途、お問い合わせください。
*5 230V / 1PH / 50 – 60Hzにおける全負荷電流 (FLA)
*6 内部ポンプレベルの冗長性。
*7 48VDCにおけるFLA
*8 二次側流量は差圧システムにより算出されます。
